Потери тепла на нагревание инфильтрующегося наружного воздуха
Требуемая вентиляционная тепловая мощность,
необходимая для нагревания инфильтрационного воздуха
(вентиляционная тепловая нагрузка) рассчитывается следующим
образом:
- расход инфильтрующего воздуха, м3/сек;
C - удельная теплоемкость воздуха, Дж/кг К;
- плотность воздуха, кг/м2.
В зимний период наружный воздух проникает внутрь помещения через соединения в окнах и дверях, снижая температуру в помещении и требуя компенсации за счет отопительных систем. Количество проникающего в здание воздуха зависит от степени герметичности и расположения помещения, а также региона и силы (скорости) ветра. Для расчета воздушного потока, проникающего через окна в течение часа, используется следующая формула:
[м3/ч]
- объем воздушного потока, м3/час;
- разность давления, Па;
a - коэффициент проницаемости, м3/мч Па2/3;
I - длина соединения, м.
Тогда необходимая тепловая мощность составит:
[вт]

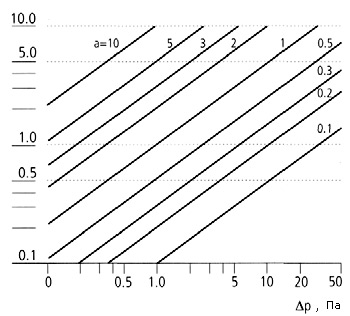

Рис. 1 Семейство кривых V / l ( ) с параметром а На рисунке 1 показана зависимость объема воздушного потока, проходящего через дверные и оконные соединения длиной 1м за 1 час, V/l, от значения разности давления при различной величине коэффициента проницаемости а.
|
