Системы отопления Тепловой баланс помещения
Потери тепла через ограждения помещения | Потери тепла на нагревание инфильтрующегося наружного воздуха | Потери тепла через полы, лежащие на грунте | Учет прочих источников поступления и затрат тепла | Расчет тепловой потребности по укрупненным показателям |

Потери тепла через полы, лежащие на грунте



Потери тепла в подземных помещениях, то есть в помещениях, частично или полностью находящихся ниже поверхности земли, происходят, как путем передачи тепла от ограждающих конструкций через почву наружному воздуху или грунтовым водам, так и непосредствено грунтовым водам. Потеря теплоты в таких помещениях рассчитывается следующим образом:

[Вт] где
- температура наружного воздуха;
- эквивалентное сопротивление теплопередаче (помещение - наружный воздух);
  - эквивалентное сопротивление теплопередаче почвы (рис. 2)
  - сопротивление теплопередаче элемента здания;
  эквивалентное сопротивление теплопередаче
(помещение - грунтовые воды);
- сопротивление теплопередаче (почва - грунтовые воды);
   D - глубина залегания грунтовых вод;
  -коэффициент теплопроводности почвы;
   - коэффициент теплопроводности почвы;

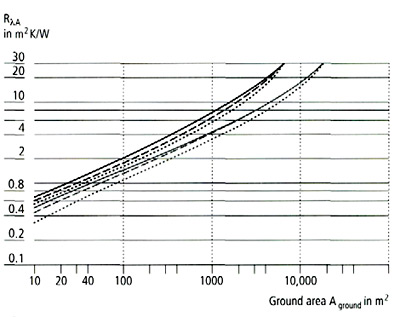

Рис. 2
Зависимость эквивалентного сопротивления теплопередаче RA подземных элементов здания от общей закрытой площади помещения Aground= 1 b при различных значениях l / b и глубины залегания грунтовых вод D (в соответствии со стандартом DIN 4701 - часть 2). Использованные обозначения приведены ниже.
l / b  D = 2м  D > 10м



План первого этажа здания
На рисунке 3 показан план типового помещения, выбранного в качестве примера для расчета требуемой тепловой нагрузки.

Расчетная температура рассматриваемого помещения определяется после вычисления значений температуры для каждого помещения в здании.

В таблице 2 показан пример расчета тепловой нагрузки, необходимой для поддержания в жилой комнате (помещение 401 в нижнем правом углу плана на рисунке 3) температуры, соответствующей действующему стандарту.

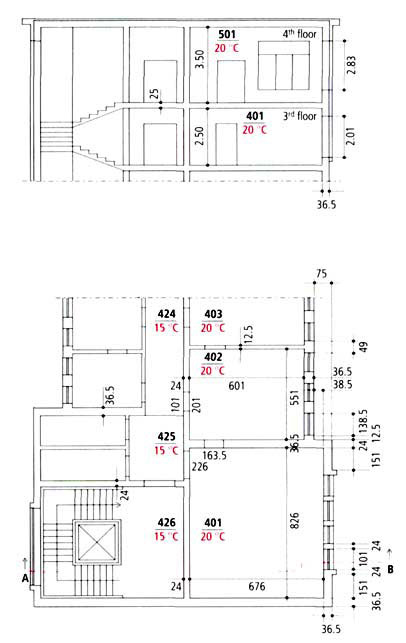

Рисунок 3
Расположение и размеры помещения в соответствии с DIN 4701

Таблица 2 Расчет количества тепла, требуемого для поддержания теплового режима в рассматриваемом помещении в соответствии со стандартом DIN 4701
План здания выбранный в качестве примера   Номер поме-щения 401   Опитсание помещения жилая комната
Температура внутри помещения   Параметры дома
Температура наружного воздуха
Объем помещения   Количество внутренних дверей
Общая площадь помещения   Высота над уровнем земли z=10м
Температура потока окружающего воздуха   Фактор корекции высоты (наличие воздушного потока)
Избыток отработанного воздуха м3/сек   Фактор корекции высоты (отсутствие воздушного потока)

Расчет площади

Акроним
Направление
Кол-во
Ширина
Высота/ Длина
Площадь
Неучиты- ваемая площадь (-)
Учитываемая площадь
1
2
3
4
5
6
7
8
- - n b h A - A'
- - - m m m2 - m2
OW SE 4 1.01 2,01 2,0   8,1
EW SE 1 8,26 2,75 22,7 OW 14,6
EW SE 1 0,38 2,75 1,0   1,0
EW SW 1 6,76 2,75 18,6   18,6
ID   1 1,63 2,0 3,3   3,3
IW   1 8,26 2,75 22,7 ID 19,6



Мощность трансмиссионного теплового потока в рассматриваемом помещении
Воздухопроницаемость
Коэффициент тепло-проводности ограждающих конструкций принятый в стандарте
Разность температур
Мощность трансмис-сионного теплового потока в рассматри-ваемом помещении
Количество горизонталь-ных соединений
Количество вертикаль-ных соединений
Длинна соединения
Коэффициент воздухоне-проница-емости соединения
Коэффициент элемента здания
Влияние/ отсутствие влияния воздушного потока (F/N)
9
10
11
12
13
14
15
16
17
Us nh nv I a
K W - - m -
2,2
1,33
1,33
1,33
2.00
1,39
34
34
34
34
5
5
606
660
45
841
33
154
------
2339
8 8 24.1 0,6 14,5 A

Воздухопроницаемость при наличии влияния воздушного потока Минимальное значение количества тепла, требуемого для обеспечения вентиляции помещения
Воздухопроницаемость при отсутствии влияния воздушного потока Требуемое стандартом количество тепла для обеспечения вентиляции
Параметры помещения r = 0,9 Величина трансмисионного теплового потока, указанная в стандарте
Количество тепла, необходимое для компенсации теплопотерь через соединения Предельное значение коэффициента теплопередачи
Тепловая мощьность, необходимая для обеспечения вентиляции помещения за счет систем OBKB (HVAC) Относительное значение количества тепла, необходимого для обеспечения вентиляции
    Общая тепловая нагрузка, соответствующая стандарту

W, Вт; OW -наружное окно; EW- наружная стена; IW -внутренняя стена; ID = внутренняя дверь.
