Электрические котлы



В странах и регионах, где электроэнергия является недорогой, могут использоваться котлы, работающие непосредственно на электрической энергии, в качестве "чердачных" систем отопления. При этом экономичный, зависящий от времени суток тариф на электроэнергию является необходимым условием: к котлам электроэнергия подается в ночное время, а выработанное тепло аккумулируется и распределяется в течение дня. В качестве среды для аккумуляторов используется вода и твердые материалы (например, магнезит) - другие материалы для тепловых аккумуляторов в настоящее время находятся только на стадии разработки.

Прямой обогрев посредством электроэнергии обеспечивается, как небольшими, так и крупными установками с тепловыми аккумуляторами на горячей воде или твердом материале, представляющими собой специальные резервуары, размер которых должен соответствовать дневным требованиям к отопительной системе. Как правило, программа для автоматической перезагрузки составляется таким образом, чтобы перезагрузка производилась с учетом температуры наружного воздуха только в период действия минимальных расценок на электроэнергию. Для достижения желаемой (в соответствии с погодными условиями) температуры воды в отопительной системе, горячая вода, поступающая из зоны нагрева, смешивается в трехходовом смесителе с обратной водой.

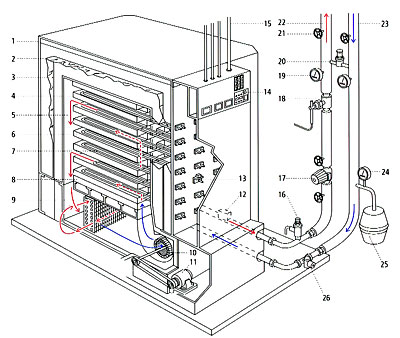

На рис. 33 показан основной магнезитовый аккумулятор в системе водяного отопления, в центре внутреннего объема которого расположены электрические нагревательные элементы. В период времени, когда нагревательные элементы не работают, циркулирующий внутри резервуара воздух передает тепловую энергию циркулирующей в системе отопления воде через воздушно-водяной теплообменник.

Рис. 33
Основной керамический тепловой аккумулятор для системы водяного отопления
(аккумулирующий материал-магнезит).
1.Корпус 2.Минераловатная изоляция
3.Алюминиевая пленка
4.Коробка для
нагревательных элементов
5.Воздушный канал
6.Теплоаккумулирующая оболочка нагревательных элементов
7.Нагревательный элемент
8.Твердая изоляция
9.Воздушноводяной теплообменник
10.Центробежный вентилятор
11.Мотор вентилятора
12.Датчик и ограничитель температуры на входе
13.Датчик и ограничитель температуры нагревательных элементов
14.Панель с управляющими и контролирующими переключателями
15.Электрическое соединение
16.Предохранительный клапан
17.Циркуляционный насос
18.Датчик расхода воды
19.Термометр
20.Перепускной канал с перепускным клапаном
21.Запорный клапан
22.Входная труба
23.Обратная труба
24.Датчик давления
25.Расширительный бак
26.Дозирующий и сливной кран

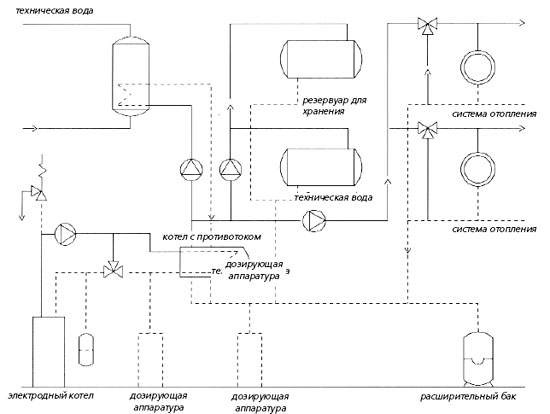

Рис. 34
Схема трубопрводов отопительной системы с электродным котлом и
теплоаккумулятором
