Резервуары для дизельного топлива



Необходимость хранения нефтепродуктов в специальных резервуарах зависит от возможности получения жидкого топлива, от стоимости резервуаров и самих нефтепродуктов, а также от многих других факторов. Как правило, размер резервуара определяется исходя из количества топлива, необходимого для отопления в течение целого сезона; из этого, естественно, следует, что резервуар должен быть крупногабаритным и дорогостоящим. Ориентировочный

расчет расхода топлива для жилых зданий на один полный отопительный сезон без учета тепла, расходуемого на нагревание воды для бытовых нужд, делается следующим образом. Расход топлива на 1 м2 отапливаемой площади в многоквартирном доме в год (Fa) примерно равен Fa = 15-20 л/м2 г., тогда для всего дома расход топлива составит 540 - 720 МДж/м2г. Для одноквартирного дома величина Fa = 20-30 л/м2 г., следовательно, для отопления дома такого типа потребуется 720-1080 МДж/м2г.

Габаритные размеры стандартных нефтехранилищ приведены в таблице 8.

Резервуары с жидким топливом могут быть устанавливаться горизонтально или вертикально, на земле или под землей. Они также могут располагаться на цокольном этаже внутри здания. Стальные подземные цилиндрические резервуары должны иметь двойные стенки и соответствующую конструкцию. Кроме стальных резервуаров под землей могут монтироваться синтетические резервуары, изготовленные из слоистого армированного полиестера. Они имеют одинарную стенку и не требуют использования защищающих от утечки приспособлений. Сферические резервуары из стекловолокнистого пластика емкостью до 12 м2 также могут устанавливаться на земле или под землей.

Выпускаются следующие модели устанавливающихся на земле резервуаров для хранения жидкого топлива: - стальные резервуары для небольших установок в комплекте с резервуарами емкостью 1,000 - 2,000 л, - синтетические резервуары емкостью до 10,000 л, также устанавливающиеся в комплекте с другими резервуарами, - стальные цилиндрические резервуары, - резервуары, конструкции которых имеют различную геометрическую форму, привариваемые к фундаментуи пригодные для модернизации

Все наземные хранилища жидкого топлива должны устанавливаться либо внутри резервуаров, предотвращающих просачивание топлива в почву, либов помещениях, способных выполнять эти функции.

На рис. 40 и 41 схематически показано, как подается топливо в наземные и подземные резервуары для хранения и питания котельных установок.

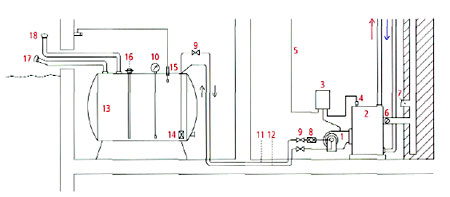

Рис. 40
Наземные хранилища жидкого топлива
Рис. 41
Подземные хранилища жидкого топлива
1.Горелка
2.Котел
3.Панель управления
4.Предохранительное и регулирующее термореле
5.Соединение с системой контроля температуры помещения
6.Поворотная заслонка (дроссельная заслонка)
7.Регулятор тяги
8.Фильтр
9.Быстродействующий стопорный клапан
10.Датчик уровня топлива
11.Подводящий трубопровод
12.Возвратный трубопровод
13.Резервуар для хранения топлива
14.Клапан подачи топлива вверх (на расстоянии примерно 100 мм от основания
резервуара)
15.Датчик верхней границы наполнения резервуара
16.Измеряющая уровень топлива линейка
17.Наливной трубопровод
18.Вентиляционная труба в соответствии с DIN 4755, (высота 2.5 м над уровнем земли)

Иногда жидкий газ может храниться так же, как и нефть. В подобных случаях к планированию необходимо отнестись с особой тщательностью в связи с большой опасностью взрыва. Необходимо обязательно проконсультироваться с соответствующими управлениями по безопасности. Для хранения жидкого газа существуют специальные стандарты, которых необходимо неукоснительно придерживаться.
