Радиаторы из ребристых труб в изолированном кожухе
Трубчатые излучатели изготавливаются из цельнотянутых бесшовных
труб. К излучателям подсоединяются подающий и обратный
трубопроводы. Для увеличения теплоотдачи к вертикальным трубкам
привариваются специальные ребра. Трубчатые излучатели
конструируются таким образом, чтобы они были способны
выдерживать значительное рабочее давление, благодаря чему они
могут использоваться для высотных зданий в системах водяного
отопления и для непосредственного присоединения к муниципальным
сетям теплоснабжения (см. Рис. 88).
|

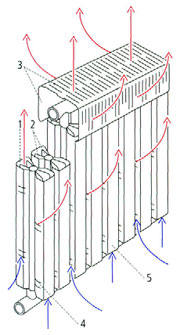

Рис 88
Трубчатый излучатель (Gerhard & Rauh)
1.Корпус
2.Ребра
3.Отверстия для впуска и выпуска
теплого воздуха, верхние и боковые
4.Воздухозаборные и вентиляционные
отверстия
5.Нижнее воздухозаборное отверстие |
Известны стандартные модели гладких стальных трубчатых
излучателей и модели с оребренными трубами, однако в настоящее
время на рынке они активно вытесняются другими видами
отопительных приборов.
|
