Конвективный обогрев



Как понятно из названия этих приборов, передача тепла в данном случае осуществляется практически только путем конвекции. Существуют две основные конструкции. Первая конструкция конвектора состоит из медной трубки, к которой прикреплены тонкие алюминиевые пластинки, обеспечивающие лучший теплообмен между ними и трубой.

Вторая конструкция конвектора представляет собой овальную стальную трубу, на которой укреплены стальные пластинки, собранные в ряды. Для лучшего контакта друг с другом после сборки труба и пластинки оцинковываются.

Конвектор устанавливается в нише или в специальном углублении (рис. 89). Воздушный поток проходит снизу через пластину конвектора и нагревается. При этом в углублении образуется тяга: нагретый воздух поднимается и выходит через перфорированные отверстия вверх. Тепловая мощность конвектора зависит от высоты ниши: чем она выше, тем больше тепловая мощность. Это относится к нишам высотой до одного метра.

Существует множество вариантов установки конвектора (рис 90). Основном достоинством конвекторов является их малый вес и небольшие габариты. Еще одно достоинство конвекторов заключается в том, что в нем находится достаточно малый объем воды, поэтому могут быстро изменять свою температуру при поступлении горячей воды из отопительной системы.

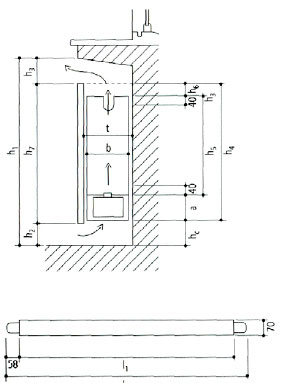

Рис 89
Основные размеры
конвектора и ниши,
необходимые для его
установки в
соответствии с GEA
h1 - высота ниши
h2 - высота
воздухозаборного
отверстия
h3 - высота
выпускного отверстия
h4 - эффективная
высота выводной трубы
h5 - высота
кронштейна конвектора
h6 - выступ экрана
h7 - высота переднего
экрана
hс - высота
конвекторной
установки (hc = h2 + 10
мм)
а - высота конвектора
b - глубина
конвектора
t -глубина
кронштейна конвектора
= b + 4 мм

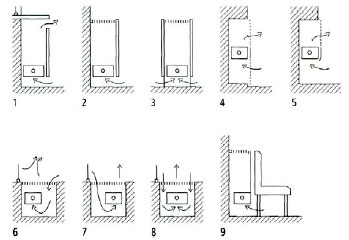

Рис 90
Различные варианты установки конвекторов в соответствии с GEA

1.Под окном
2.На гладкой стены
3.Изолированно
4.Встроить в стену
5.Встроить в стену
6.Установка на черном полу с комнатным воздухозаборником
7.Установка на черном полу с холодным воздухозаборником
8.Установка на черном полу с двухсторонним воздухозаборником
9.Установка позади рабочего места

К недостаткам конвекторов следует отнести сложность их чистки, поскольку пластинки, вмонтированные в экран, расположены очень близко друг к другу. Экран должен легко сниматься. Еще одним недостатком конвекторов является отсутствие специального узла, облегчающего тепловое излучение. Кроме того, конвекторы не могут использоваться в условиях низкой температуры. Невысокая стоимость конвектора отчасти компенсирует дополнительные расходы, связанные с покупкой и монтажом защитной крышки.

Тепловые характеристики не приводятся ни в одном стандарте, эта информация должна предоставляться в документации производителя. Теплоотдача конвектора регулируется уменьшением объема поступающей воды и/или воздушного потока в нише.
Если конвекторы используются вместе с другими отопительными приборами важно помнить о том, что теплоотдача конвекторов при низкой температуре теплоносителя падает медленнее, чем теплоотдача других приборов. Поэтому желательно, чтобы конвекторы имели собственный независимый тепловой цикл. Корпус конвектора может изготавливаться из самых разных материалов: твердой древесностружечной плиты, дерева, металлических листов и т.д.

При установке конвектора и помещении его в корпус необходимо убедиться в отсутствии каких$либо зазоров в передней и задней части, поскольку это поможет предотвратить прохождение через конвектор вторичного воздуха. Кроме конвекторов с естественной циркуляцией воздуха, существуют конструкции конвекторов с принудительной циркуляцией. Воздушный поток от центральной воздухораспределительной сети, либо с помощью вентилятора (каждый конвектор при этом снабжается отдельным вентилятором) подается через нижнюю часть конвертера (рис. 91).

Чем больше скорость нагнетающего воздушный поток вентилятора, тем выше теплоотдача конвектора. Объем подаваемого воздуха для вентиляторных конвекторов составляет приблизительно 200-2,000 м2/ч, а тепловая мощность -20 кВт. Потому такие устройства обычно используются для помещений средних размеров: офисов, ресторанов, залов заседания, аудиторий, а также для больших жилых комнат. Вентиляторные конвекторы, устанавливаемые на полу, являются модификацией типового конвертора. Они предназначены для работы только с рециркуляционными системами воздушного охлаждения (рис. 92).

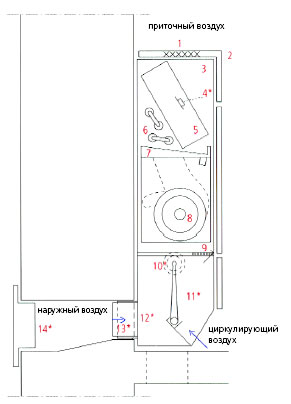

Рис 91
Вентиляторный конвектор в
разрезе в соответствии с GEA
1.Решетка воздухозаборника
2.Корпус
3.Основная конструкция
4.Термореле антифриза
5.Теплообменник
6.Дополнительный
электрический обогрев
7.Резервуар для водяного
конденсата
8.Вентилятор
9.Фильтр
10.Серводвигатель*
11.Заслонка вторичного воздуха*
12.Заборник наружного воздуха*
13.Заградительный экран*
14. Сетка, защищающая
от атмосферных воздействий*
* только для устройств
смешанного воздуха

Еще одной модификацией конструкции конвертеров являются плинтусные конвекторы, которые состоят из медной трубы с тонкими алюминиевыми пластинами и корпусом из белой жести заводской сборки. В некоторых моделях расположенное наверху конвекционное отверстие может закрываться, регулируя, таким образом, тепловую мощность (рис. 93).

Если плинтусные конвекторы устанавливаются вдоль всей длины наружных стен помещения, они обеспечивают хорошее распределение тепла, поскольку поднимающийся от конвектора теплый воздух поднимается вверх по холодным наружным стенам. За счет расположения медной трубки этот тип конвектора идеально подходит для однотрубных систем отопления, поскольку для него не требуется собственная распределительная система. Форма подобных конвекторов, их небольшой размер, удобство регулирования и простота сборки позволяет использовать эти устройства для переоборудования в различных проектах
реконструкции. К недостаткам плинтусных конвекторов относится то, что их применение ограничивает варианты расстановки мебели в помещении и непременно ведет к скапливанию грязи и пыли над плинтусом.

Плинтусный радиатор
(Evitherm)

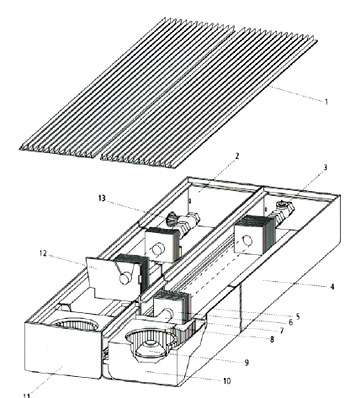

Рис 92
Вентиляторный конвектор для установки на полу
(Emco)
1.Решетка
2.Концевая деталь
3.Всасывающий клапан
4.Корпус
5.Конвектор
6.Кожух
7.Коленчатое соединение конвектора
8.Крышка
9.Двигатель
10.Корпус вентилятора
11.Концевая деталь
12.Кронштейн конвектора
13.Регулирующий клапан
