Размещение в зданиях отопительного оборудования



Место установки

Место установки должно находиться максимально близко к самым крупным потребителям тепловой энергии и быть легко доступным для проведения работ по техническому обслуживанию и ремонту. Установка, расположение и работа системы огнезащиты должны всегда соответствовать техническим условиям. Рекомендуется заранее обращаться в надлежащие ведомства при необходимости получения различных уведомлений или разрешений.

Существует два основных места для размещения систем центрального отопления: подвальный этаж и крыша. По техническим и финансовым причинам мансарды или чердаки можно также рассматривать как вариант для размещения. Перечислим основные достоинства и недостатки такого местоположения системы центрального отопления.

Технические преимущества: - короткие вытяжные трубы, - стандартная модель котла (котлы высокого давления не требуются), - нет необходимости в воздуховодах и вентиляционных каналах.

Финансовые преимущества: - освобождение полезной площади в подвальном этаже, - небольшие затраты на строительство котельного отделения, - небольшое повышение коэффициента полезного действия котла за счет более низкой температуры топочного газа

Недостатки: - дополнительная нагрузка на крышу, - усиление требований безопасности, связанное с защитой от утечки газа и жидкого топлива, - повышенные требования к звукоизоляции.

При размещении котельных отделений на чердаках или в мансардах пол должен быть водонепроницаемым и вогнутым, а входная дверь - герметичной. Трубы, подающие газообразное и жидкое топливо для крышных (или в мансардных) установок должны быть проложены в соответствии со стандартными техническими требованиями. Топливные трубопроводы, проложенные в шахтах или в коробах должны иметь двойные стенки, каналы и короба должны вентилироваться.

Звуковая изоляция помещений, прилегающих к котельной, а также насосов, трубопроводов и т.д. должна обеспечивать уровень шума, соответствующий принятым санитарным нормам. Это требование определяет параметры изоляционного материала и качество производства работ.

Приведенные ниже примеры дают общее представление о величин необходимой для установок центрального отопления площадей на примере нескольких типовых систем центрального отопления с указанием их основных размеров. Площадь для системы должна выделяться с учетом дополнительного места, необходимого для проведения работ по ее установке (монтажу/демонтажу), поскольку большинство котлов и печей должны заменяться каждые 20-25 лет. То же самое относится к крупногабаритным системам управления, насосам и аналогичным системам (которые заменяются еще чаще).

На рис. 109 показана центральная установка районной системы теплоснабжения, включающая в себя тепловой пункт, устройства обратного потока, главный распределитель и главный коллектор, а также переключательные и регулирующие системы.

На рис. 110 показана система центрального отопления с электрическими котлами и резервуарами для хранения тепла, предназначенная для отопления крупных зданий с использованием электрической энергии.

Рисунок 109
m = м
per output = на производимую мощность

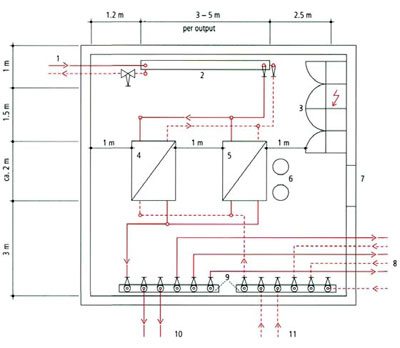

Рис. 109 Центральная установка районной системы теплоснабжения
1.Рабочие трубопроводы районной системы теплоснабжения
2.Пункт управления и контроля (тепловой пункт)
3.Панель управления
4.Теплообменник 1
5.Теплообменник 2
6.Напорный расширительный бак
7.Свободное пространство
8.Подвод к отдельным группам потребителей
9.Теплораспределтель
10.Подающий трубопровод
11.Обратный трубопровод
Рисунок 110
Установка центрального отопления с электрическими котлами и резервуарами
для хранения тепла
1.Резервуар 1
2.Резервуар 2
3.Расширительные напорные баки
4.Панель управления
5.Электрический котел
6.Трубопроводы, ведущие к потребителям
7.Распределительные устройства
8.Генератор теплой воды
9.Обработка воды

На рис. 111 показана более мелкая система центрального отопления для одно- и многоквартирных домов, в которых обычно используются котлы, работающие на жидком и газообразном топливе.

На рис. 112/2 показана система центрального отопления, работающая на жидком или газообразном топливе, которая предназначена снабжения энергией больших комплексов.

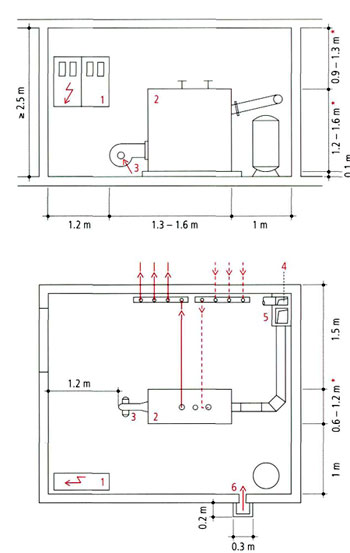

Рисунок 111
Небольшая установка центрального отопления с котлами, работающими на
жидком или газообразном топливе
1.Панель управления
2.Котел для подогрева воду
3.Трубопровод подачи топлива
4.Камера сгорания с отработанным газом
5.Вытяжная труба для отработанных газов
6.Камера сгорания с приточным воздухом
* в зависимости от типа производства тепла

газового отопления с
коллекторами и распределительными устройствами
1. Расширительные резервуары, q 1/2 м, высота = 2.0 м
2. Холодная вода (DN 150)
3. Градирня (DN 125)
4. WWG (DN 80)
5. HVAC Cafe 1 (DN 50)
6. HVAC Cafe 2 (DN 50)
7. Static heating Cafe 1 (DN 32)
8. Static heating Cafe 2 (DN 32)
9. Обратные/нижние коллекторы
10. Промежуточные распределительные устройства/подающий трубопровод
11. Обратные коллекторы
- Кухня DN 125
- Градирня (DN 125)
- Банк DN 25
- Спортивный зал DN 25
- Обратный магистральный трубопровод DN 200
- Резерв DN 100
12. Распредедители подачи (входные распределители)
- Градирня (DN 125)
- Банк DN 25
- Спортивный зал DN 25
- Подающий магистральный трубопровод DN 150
- Кухня DN 125
- Подающий магистральный трубопровод DN 200
13. Теплообменник для proportioning pressure separation
14. Панель управления (длина = 7.2 м)
15. Расширительные баки с воздушным компрессором, q 1.2 м, высота = 2.0 м
16. Главные коллекторы котельной установки
- Котел с питающей трубой 1, DN 125
- Котел с питающей трубой 2, DN 150
- Котел с питающей трубой 3, DN 150
- Резервный котел DN 150
17. Главные коллекторы котельной установки
- Котел с обратной трубой 1, DN 125
- Котел с обратной трубой 2, DN 150
- Котел с обратной трубой 3, DN 150
- Резервный котел DN 150
18. Воздухозаборник камеры сжигания над крышей, 1.0 х 0.4 [м]
19. Вытяжные трубы (q 65 см/30 см)

Необходимая высота потолка = 4.0 м
Рисунок 112.2
Крупная установка центрального отопления на жидком или газообразном
топливе с коллекторами и распределительными устройствами

На рис. 113 показана монтирующаяся на крыше система центрального отопления крупного торгового центра, общая тепловая мощность которой составляет приблизительно 12 МВт. Система включает в себя шесть чугунных котлов одинакового размера, работающих на жидком топливе.

Рисунок 113 Пример установленной на крыше системы центрального отопления, Комплекс Holstein$center,
г. Итцехо, Германия. Производитель: Detlev Andres, г. Киль
1.Аварийный выход
2.Трубопровод приточного воздуха
3.Огнетушители (СО2 )
4.Двухступенчатые горелки для жидкого топлива с масляными отстойниками с поддонами, в которых для звукоизоляции процесса горения используются
конические сопла.
5.Звукопоглощающие подушки в основании котла
6.Котлы
7.Трубопроводы для вывода воздуха со встроенными шумоглушителями

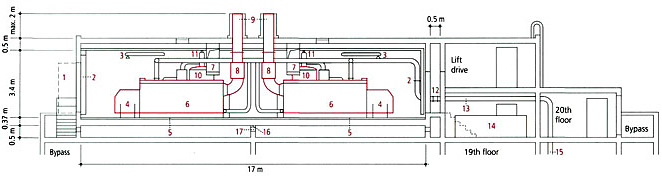

8.Шумопоглотители в системе вывода отработанного газа
9.вытяжные трубы (общее кол$во $ 6 штук)
10.Расширительные баки (4 х 2,500 л)
11.Компенсаторы шумоглушителя
12.Соединительная деталь
13.Секция, компенсирующая расширение
14.Резервуар для ежедневной подачи топлива в систему теплоснабжения
15.Теплопровод (высотой приблизительно 70 м)
16.Слой звукоизоляции
17.Отверстия для стабилизации давления в воздушной полости под отопительной установкой (воздушная полость обеспечивает звукоизоляцию



Фотографии на рис. 114, 4.115 и 116 показывают системы центрального отопления с крупными котельными установками, распределительными устройствами и циркуляционными насосами. Системы оснащены электронными инфракрасными устройствами для дистанционного управления и наблюдения.

Рисунок 114
Установка центрального отопления с котлами
Рисунок 115
Статическая усилительная система с приводом от преобразователя частоты
(напряжения), предназначенная для распределения воды
(На изображении: Grundfos)

Рисунок 116
Статические циркуляционные насосыс инфракрасным дистанционным управлением, имеющие привод с преобразователем частоты. (На изображении: Grundfos)


В таблице 15 приведены значения площади, необходимой для системы центрального отопления, в соответствии с ее тепловой мощностью.

Для устройства вертикальных трубопроводов, соединяющих систему центрального отопления и отапливаемый этаж используются шахты. В шахтах (водопроводящих шахтах) могут быть размещены вытяжные, подающие и обратные трубы. Обычно в конструкциях больших шахтах предусматривается пространство для проведения различных работ (ремонт/переоснащение), в котором располагаются стальные решетчатые платформы. Приблизительно 5% от общей площади таких систем центрального отопления должно быть предназначено для шахтн, где будут проходить все трубопроводы и вытяжные трубы.

Дымоходы (горизонтальное расположение труб системы отопления) в значительной степени зависят от количества тепла, так, высота установки магистрального дымохода (верхнее/нижнее расположение) варьируется от 20 см (одноквартирный дом) до одного метра (большие системы центрального отопления). На каждом этаже стандартная высота установки дымохода, располагающегося как вблизи пола, так и под потолком, составляет 3$5 см. Размещение радиаторов определяется их типом и имеющимся пригодным для них пространством.

Размещение радиаторов

Радиаторы обычно располагаются под окнами, что позволяет компенсировать приток холодного воздуха и делает это пространство комфортным при использовании. На сегодняшний день специалисты занимаются изучением вариантов возможности расположения радиаторов вдоль внутренних стен в комбинации с тройными стеклопакетами или теплоизоляционным остеклением, поскольку в данном случае могут использоваться более короткие и простые трубопроводные системы. В большинстве случаев допустима установка центрального датчика расхода тепла.

Радиаторы и другие отопительные приборы устанавливаются на стенах с помощью кронштейнов или других крепежных деталей, на специальных основаниях и вертикальных подвесках.

Большое количество типов регулируемых крепежных элементов включая дюбели для обычных или легких конструкций, существенно упрощает установку радиаторов при любой высоте здания (рис. 177.1/2).



Рисунок 117.1
Кронштейны для плоских радиаторов 1 и 2:
Плоский и Т-образный кронштейн для крепления на стену 3 и 4:
Плоский и Т-образный кронштейн для установки в монтажные дюбели

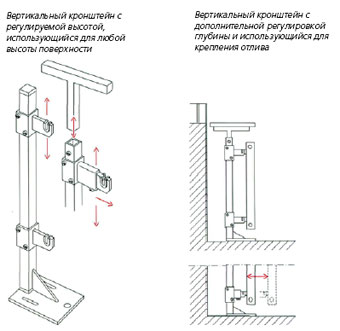

Рисунок 117.2
Универсальный регулируемый вертикальный кронштейн
Слева:
Кронштейн, регулируемый под любую высоту пластины
Справа:
Кронштейн с дополнительной регулировку\ой глубины и
использующийся для крепления отлива

Если радиаторы монтируются в нишах или перед окном на всю высоту помещения, необходимо соблюдать соответствующие требования по изоляции. В случае размещения радиатора в нише необходимо установить слой теплоизоляции, а перед окном на всю высоту помещения можно устанавливать только радиаторы.

Кожух радиатора

По возможности отопительные приборы должны использоваться без кожухов, покрытий и т.д. Однако если использование кожуха является обязательным, он должен легко сниматься при чистке радиатора и иметь отверстия для обеспечения свободной циркуляции воздуха. Причем, эти отверстия должны иметь максимальный размер в верхней и нижней части кожуха по всей его длине. Кожух в зависимости от своей конструкции уменьшает теплоотдачу отопительного прибора приблизительно на 10-30%.
