Высокоскоростные ворота: максимум работы – минимум потерь.

Статья предоставлена компанией DYNACO

Энергосберегающие технологии становятся все более актуальными и востребованными на современных производствах. Скоростные межцеховые или холодильные ворота уже не новинка, а необходимый элемент. Приступая к выбору, советуем ознакомиться со всеми предложениями на рынке. По мнению специалистов, энергосберегающее оборудование – это не затраты, а инвестиции, которые не только окупятся, но и принесут прибыль в будущем.

Высокоскоростные ворота: максимум работы – минимум потерь.

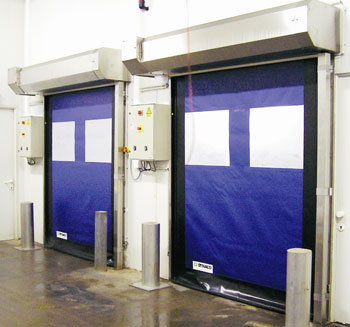

Скоростные ворота применяются в местах с большой интенсивностью движения транспорта, для внутрицеховой и внешней установки, где служат полной и быстрой преградой пыли, потерям тепла/холода и сквознякам. Скорость работы – до 3 м/с.

Почему DYNACO лучше?

В отличие от других компаний, предлагающих широкий спектр продукции (от бытовых секционных ворот до промышленного перегрузочного оборудования), DYNACO производит только скоростные ворота, которые, благодаря своим качествам и конструкции, из года в год увеличивают свою долю на рынке.

Все скоростные ворота можно разделить на 2 вида:

1. Традиционные ворота, принцип действия которых сложился в примерно в 1970-х годах:  гибкое полотно ворот закреплено в вертикальных направляющих при помощи жестких или полужестких элементов. Ворота открываются электродвигателем, а закрываются под собственным весом с небольшой скоростью. В большинстве случаев используется электропривод с тормозом и полотно ворот снабжено утяжелителем.

2. Совершенно другая конструкция - система "PUSH-PULL" ("тяни-толкай"), запатентованная DYNACO в 1994 г., представляет собой зубчатые гибкие края полотна, при помощи которых электродвигатель и подымает, и закрывает ворота (толкая полотно вниз). В полотне нет жестких элементов. Край полотна плотно скользит в направляющих, обеспечивая непревзойденную изоляцию помещений и высокую ветровую нагрузку.

Особенности Dynaco:

  • запатентованная конструкция с «самовосстановлением» ворот
  • в стандартной комплектации применяется «частотный преобразователь» для плавной, долгой работы электропривода и ворот
  • в стандартной комплектации «блок управления» с полным набором функций
  • запатентованная беспроводная кромка безопасности полотна, для немедленного реагирования на препятствие
  • отсутствие любых жестких элементов в полотне
  • 99% изоляция помещений, при ветровой нагрузке до 140 км/ч
  • модифицированные модели ворот: для основных и специальных условий эксплуатации (до -30°С)
  • большие размеры для внутреннего и внешнего применения
«Холодильник» без DYNACO – деньги на ветер…

Проект холодильной или морозильной камеры предусматривает все способы сокращения энергообмена: объем помещения, изоляцию, мощность компрессоров и пр.,  т.к. поддержание температурного режима  – одна из основных задач на пищевых предприятиях.
Но есть моменты, которые практически не поддаются прогнозированию -  разгрузка и погрузка камеры, когда основные двери открыты и сквозь открытые проемы уходит колоссальное кол-во холода.
Традиционное применение полосовых ПВХ-завес малоэффективно при эксплуатации больших складов - холодильников и камер.  Поэтому современные производства предпочитают устанавливать высокоскоростные рулонные ворота дополнительно к основным дверям.
Но не все производители ворот могут предложить модели, подходящие для установки в морозильные камеры с температурой до -30ºС, такие как FREEZER торговой марки DYNACO (Бельгия).
Применение оригинальной, запатентованной технологии в воротах DYNACO® (Динако) дает множество преимуществ и позволяет значительно сэкономить средства. Скорость открытия ворот – 2,4 м/сек,  интенсивность эксплуатации – до 6000 циклов в день, ресурс – свыше 1 млн. циклов. Полотно ворот герметично, без зазоров, закреплено по всему периметру проема. Уникальная конструкция ворот позволяет не применять в полотне жесткие элементы (как у всех других производителей), поэтому ворота DYNACO трудно повредить при случайном столкновении с транспортом. После удара, благодаря функции автоматического самовосстановления, ворота в 100% случаев продолжат свою работу.

Скоростные ворота: энергосбережение в цифрах.

Рассмотрим вопрос энергосбережения скоростными воротами применительно к наружным или межцеховым воротам, разделяющим разно-температурные зоны. Обычно ворота намного тоньше стен, поэтому утепление и изоляция проемов – важный вопрос. Но, даже при самой хорошей изоляции, ворота приходится открывать. На практике проем надолго остается открытым, и сохранить температурный режим не помогают ни тепловые завесы, ни дополнительные холодильные мощности (компрессоры).

Для предварительного анализа эффективности скоростных ворот мы предлагаем произвести расчет на основе следующих данных: температурный режим внутри помещения, температура внешней среды, скорость входящего воздушного потока, и, наиболее важный фактор – интенсивность движения через дверной проем.

Каким же образом скоростные ворота DYNACO уменьшают энергозатраты?

Очевидно, что ПВХ-полотно не обладает свойствами утеплителя. Тепловое сопротивление полотна составляет:
R = 1/λ = 1/60 = 0,017 м²· К/Вт
[λ = 60 Вт/ (м²· К) – коэффициент теплопроводности материала ворот]
- а все конструкции с R< 0,3 м²·°С/Вт не считаются теплоизолирующими. Но, тем не менее, потери энергии сокращаются. Рассмотрим ситуацию на примере помещения с внешним проемом размером 2 х 3 м (площадь проема F = 6 м²). При скорости ветра 14 км/ч (сред. значение для нашего региона) в открытый проем площадью 6 м² за час будет «вдуваться»:
 14000 · 6 = 84 000 м³ воздуха.
С учетом распределения скоростей потока по площади проема реальный приток воздуха составит около 50 000 м³/ч. В зимний период поступивший воздушный поток надо нагреть от –10ºС (средняя зимняя температура) до +20ºС, т.е. повысить температуру на Δt = 30ºC. Для этого необходимо затратить тепловой мощности:
 Q = сpGвΔt = 1,31·50000·30 = 1,9·106 кДж/ч ≈ 500кВт.
Здесь:
 ср = 1,31 кДж/( м³·К) – удельная теплоемкость воздуха;
G = 50000 м³/ч – приток наружного воздуха;
Δt = 30°С – необходимое повышение температуры.

А теперь, предположим, что в проем установлены скоростные ворота DYNACO.
В этом случае потери тепла за счет теплопроводности полотна составят
Q = λFΔt = 60·6·30 = 1080 Вт ≈ 1 кВт.

Сколько сэкономили?

Сравнивая две величины – 500 кВт и 1 кВт, нетрудно понять, что быстро открывать и закрывать проем намного важнее, чем утеплять основные ворота, которые 50% времени открыты.
Для оценки эффективности применения скоростных ворот в холодильно-морозильных камерах Вы можете использовать имеющиеся у Вас исходные данные, применительно к сохранению холодной среды. Чем быстрее сработают дополнительные скоростные ворота, тем ощутимее будет выгода. И очевидно, что такие ворота должны работать без поломок и быть абсолютно надежными. При помощи нашего Калькулятора для расчета энергосбережения можно просчитать экономическую выгоду от применения DYNACO на конкретном объекте.

DYNACO в России.

Наш опыт участия в отраслевых выставках агропромышленной и пищевой тематики в 2001 - 2010 гг. показал повышение интереса посетителей к энергосберегающим технологиям в последнее время. В начале нашей деятельности среди наших клиентов в большинстве были известные зарубежные бренды. Но с каждым годом мы получаем все больше заказов от отечественных производителей: в основном это мясокомбинаты, птицефабрики, молочные заводы.
Мировой кризис и растущие энергетические затраты стимулируют не только строительство новых, более эффективных производств, а также активную модернизацию старых промышленных объектов. Наше оборудование позволяет решать подобные задачи в самые короткие сроки.
Бренд DYNACO – постоянный участник выставок "Агропродмаш", "Мясная, молочная, холодильная индустрия", "МосБилд".
На нашем стенде посетители всегда могут увидеть действующие образцы скоростных ворот, провести различные эксплуатационные тесты, а также получить консультации по подбору оборудования.


Наиболее часто нас спрашивают – когда окупится установка скоростных ворот?  Конечно же, наиболее точные цифры можно получить, проведя замеры на Вашем объекте до установки ворот и после. Например, внешние изменения в морозильной камере будут заметны уже через несколько дней, по сокращению количества снежной шубы, или по работе компрессоров.

Проведенные расчеты показали, что ворота DYNACO экономят до 9,000 € в год и могут полностью окупиться за этот период. В дальнейшем они ежегодно приносят прибыль (за счет экономии) на уровне 30 – 70%!

Обладая на сегодняшний день самой современной конструкцией, DYNACO уверенно лидирует на рынке скоростных ворот в Европе, Японии и США. Признание ворот DYNACO, как лучших, подтверждено выбором компаний, чье умение правильно вкладывать средства не подлежит сомнению:
Volkswagen, Toyota, Volvo, Mercedes Benz, Honda, Air France Cargo, British AirWays, KLM Cargo, IKEA,  L'Oreal, Nike, Siemens, Philips, IBM, Hitachi, Sony, Nestle и многие другие.

В России DYNACO известны с 2001 г. Качество ворот проверено известными компаниями:
 з-д “PEPSI”, ГК “Вимм-Билль-Данн”, з-д "TetraPak", Кондитерский комбинат "Черемушки", з-д “FORD”, Пермская пивоваренная компания, СП “Санта Бремор”, з-д  "Кристалл",  з-д “МИКОЯН”, Казанский мясокомбинат,  з-д “DANON”, з-д “CAMPINA”,  Компания “Фреш Экспресс”, “1С”, “WRIGLEY'S”, “HUHTAMAKI”, “ROCKWOOL”, мясокомбинат “Останкино”; торговые сети “АШАН”, “О'КЕЙ”, “Мосмарт”, “Пятерочка”, “OBI”  и мн. др.

Для наилучшего обслуживания своих Клиентов в России, DYNACO, после 7 лет успешных продаж, в 2008 г. открыло производство в Подмосковье, и теперь срок поставки ворот составляет 1-2 недели. Все комплектующие находятся на складе, что обеспечивает Вам быстрый ремонт и сервис в любой точке РФ.
Вы можете ознакомиться с воротами в нашем офисе, посетить наш веб-сайт с видеоматериалами или заказать презентационный компакт-диск и буклет.
