Трубы и дымоходы

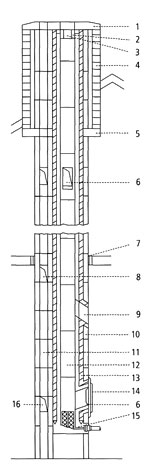

Рис. 35
Трехоболочковая вытяжная труба Plewa "5+5" Внутренняя керамическая отполированная поверхность зеркально гладкая и кислотоупорная. Труба такой конструкции может быть также использована с конденсационными котлами.
1.Железобетонная крышка
2.Расширительное соединение
3.Расширительная соединительная
муфта
4.Защитная обшивка верхней части
трубы
5.Усиленная бетонная консоль
6.Кожух прямоугольного
соединительного узла для установки
очистного люка
7.Скользящее соединение,
утепленное минеральной ватой
8.Отверстие для отвода
отработанного воздуха для
вентиляции камеры сгорания
9.Круглый узел для соединения
корпуса с камерой сгорания
10.Блоки корпуса из легкого бетона
11.Верх тонкого протяженного канала для отвода отработанного воздуха, расположенного внутри блоков корпуса.
12.Корпус с керамическим покрытием
13.Изоляционные панели из минеральной ваты
14.Очистной люк
15. Выпуск конденсата
16. Управляющая заслонка канала для отвода отработанного
воздуха

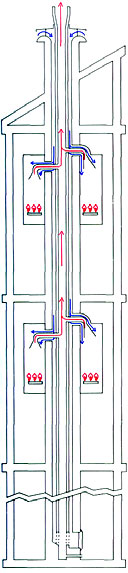

Рис 37
Вытяжная труба для отвода отработанных газов в сборе с газовыпускными патрубками для присоединения отдельных отопительных систем или котлов

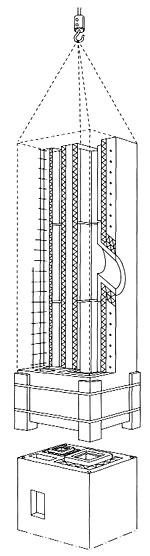

Рис 36
Вытяжная труба заводского изготовления

Назначением вытяжных труб является отвод отработанных газов из системы котлов. Необходимая для этого тяга образуется за счет различия плотности горячих отработанных газов внутри трубы и столба холодного атмосферного воздуха такой же высоты. Для того, чтобы поток воздуха свободно поступал в топку нагревательного котла с вытяжной трубой на естественной тяге, необходимо создать достаточно сильное отрицательное давление в топке котла. В установках, где при сжигании создается давление, превышающее атмосферное, к величине тяги вытяжной трубы предъявляется единственное требование - она должна обеспечить условия для поступления воздуха в топку котла, ослабив сопротивление потока отработанных газов в трубопровод и внутри вытяжной трубы.

Существует несколько типов конструкций вытяжных труб:

  • многооболочковые сборные вытяжные трубы;
  • вытяжные трубы заводского изготовления;
  • вытяжные трубы для отработанных газов с вытяжным вентиляционным каналом;
  • влагостойкие вытяжные трубы;
  • свободностоящие дымовые трубы;
  • стальные вытяжные трубы.

    На рис. 35 показана многооболочковая сборная вытяжная труба с корпусом из легкого бетона, внутренняя поверхность которого облицована глазурованным шамоттом. Для теплоизоляции использована минеральная вата. Сборные дымовые трубы имеют малый вес и легко устанавливаются за короткое время. Схематическое изображение вытяжной трубы заводского изготовления приведено на рис. 36., ее конструкция аналогична конструкции, показанной на рис. 35. Трубы заводского изготовления являются достаточно экономичными за счет стандартизации их компонентов.

    На рис. 37 вытяжная труба для отвода отработанных газов вытяжным вентиляционным каналом, предназначенная для отдельных отопительных установок. Вытяжная труба такого типа решает две задачи: она выводит отработанный газ отдельных соединенных с ней установок и одновременно подает в них необходимый для горения воздух. Эти функции могут реализовываться либо независимо друг от друга, либо одновременно. Описанная конструкция вытяжной трубы с вентиляционным каналом позволяет проблему подачи достаточного объема воздуха в жилые дома, оснащенные индивидуальными отопительными установками и воздухонепроницаемыми окнами и дверями.

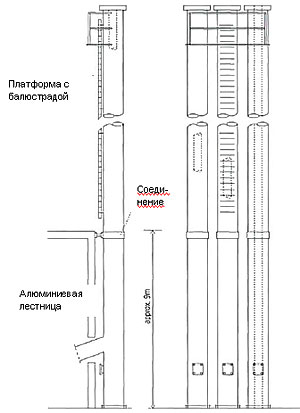

    Рис 38
    Вытяжная установка - трехходовая, отдельно стоящая (вертикальная надпись - приблизительно 9 м)

    Отдельно стоящая вытяжная труба, изображенная на рис.38. состоит, из одной или нескольких газовыводящих внутренних труб, слоя теплоизоляции и внешнего корпуса из железобетона, стали и кирпича. Отдельно стоящие дымовые или вытяжные трубы используются только для крупных установок центрального отопления. Их размеры (высота) должны соответствовать местным стандартам уровня загрязнения воздуха.

    Влагостойкие вытяжные трубы предназначены для работы с низкотемпературными тепловыми генераторами или конденсационными котлами, температура отработанных газов в которых лежит значительно ниже 100oС, за счет чего образуется значительное количество конденсата, способного повредить и даже разрушить обычную вытяжную трубу. Во влагостойких вытяжных трубах подача воздуха вверх производится вокруг внутреннего газопровода. Приточный воздух попадает в цокольную часть трубы. Здесь он абсорбирует всю образовавшуюся влагу и отводит ее наружу через выпускное отверстие. Это позволяет предотвратить дополнительный риск насыщения влагой в случае, когда температура отработанного газа является низкой, который может появиться несмотря на то, что внутренняя керамическая водо- и кислотостойкая обшивка также защищает вытяжную трубу.

    Высота вытяжной трубы может быть определена только в соответствии с объемом выводящихся отработанных газов (загрязняющих веществ). Для относительно маломощных установок достаточно иметь габариты вытяжной трубы, указанные производителем. В качестве примера на рис. 39.1- 39.3 приведены результаты измерений, которые поясняют методику определения основных параметов вытяжных труб, предложенную фирмой Plewa - производителем вытяжных труб. Измерения проводились для котлов различных типов: котлы с горелками на естественной и принудительной тяге, использующие жидкое топливо (рис. 39.1 и рис. 39.2, соответственно), и котлы с газовыми горелками (рис. 39.3). На графиках приведены семейства кривых, показывающих связь между тепловой мощностью котла и необходимой тягой и оптимальной высотой вытяжной трубы. Параметром для всех семейств кривых (рис. 39.1- 39.3) служит поперечное сечение трубы. Начальные значения, указанные на каждом графике, необходимо принимать во внимание.

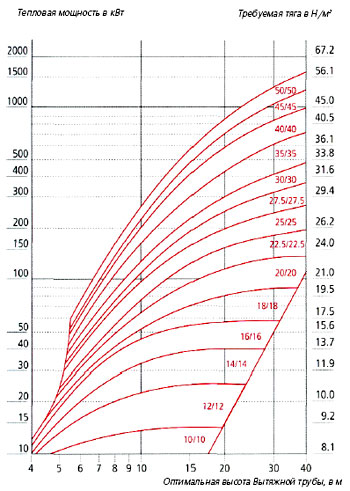

    Рис.39.1
    График, показывающий связь между основными параметрами вытяжной трубы (тепловая мощность , отдаваемая котлом, требуемая тяга, оптимальная высота и поперечное сечение трубы) для котла с естественной тягой с горелкой, работающей на сверхлегком топочном мазуте, температура воды - 120oC

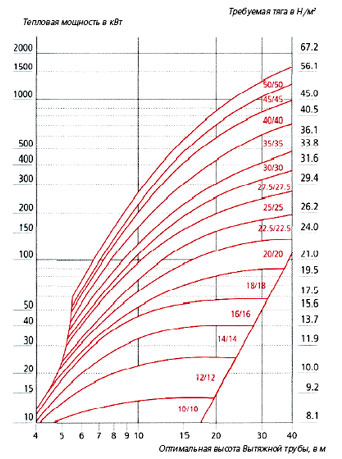

    Рис 39.2
    График, показывающий связь между основными параметрами вытяжной трубы (тепловая мощность , отдаваемая котлом, требуемая тяга,
    оптимальная высота и поперечное сечение трубы) для котла с принудительной тягой с горелкой, работающей на сверхлегком топочном мазуте, сгорание проиодит при избыточном давлении, температура воды - 120oC

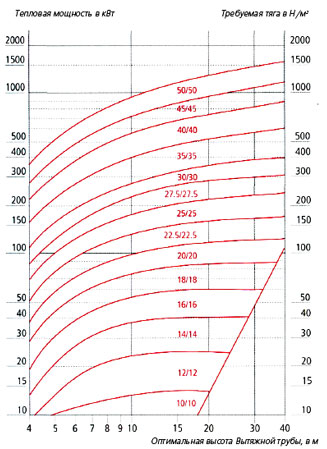

      Рис.39.3
    График, показывающий связь между основными параметрами вытяжной трубы (тепловая мощность , отдаваемая котлом, требуемая тяга, оптимальная высота и поперечное сечение трубы) для котла с газовыми горелками низкого давления (природный газ). Требуемая тяга - 5 Н/м2 80oC


    Каждый график позволяет определить параметры вытяжных труб для определенного типа котлов, использующих природный газ или жидкое топливо, и требуемой для его эффективной работы силы тяги. К одной вытяжной трубе центральной отопительной системы могут быть присоединены до трех отопительных установок. Если установки используют твердое или жидкое топливо, то тепловая мощность каждой из них может быть 20 кВт, если же присоединяемые установки работают на газообразном топливе, то мощность каждой может составлять 30 кВт.

    Минимальная высота эффективно работающей вытяжной трубы должна составлять 4 метра во всех вариантах применения, если же самая верхняя отопительная установка использует в качестве топлива газ, то ее высота должна составлять не менее 4.5 метров. Минимальная высота трубы относительно уровня крыши должна быть равно 0.4 м. Если тепловая мощность, отдаваемая каждой из присоединенных к вытяжной трубе отопительных установок превышает указанную выше номинальную мощность, то каждая отопительная установка должна иметь отдельную вытяжную трубу.

    Это же условие должно выполняться
    - для зданий, имеющих более пяти этажей,
    - для отвода отработанных газов в отопительных системах,
    имеющих открытые камеры горения (например, камины),
    - для отопительных установок на газообразном топливе,
    температура отработанных газов в которых превышает 400oС. В каждом отдельном случае необходимо придерживаться
    рекомендаций местных властей
