Типы приборов для отопления помещений

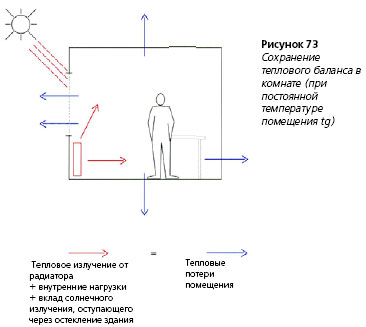

Типы приборов для отопления помещений Отопительные приборы различаются по своей конструкции (например, радиаторы, конверторы, приборы для отопления всего помещения, потолка, пола и стен) и по материалу изготовления (например, чугунные, стальные, медные, алюминиевые и пластиковые). Отопительные приборы используются для поддержания теплового баланса в закрытом помещении (рис. 73).

Разработано большое количество международных стандартов, в которых содержатся методы измерения и условия испытаний, позволяющих сравнивать тепловую мощность, отдаваемую отопительными приборами от разных производителей. В Германии таким стандартом является DIN 4707, Перечень 2 и DIN EN 422/2.

Соответствие отопительного прибора этим стандартам гарантирует получение от него требуемого количества тепла. Стандартное значение отдаваемой тепловой мощности устанавливается с учетом разности 20 К температуры подающей и обратной труб и превышения температуры помещения, составляющей 20 oС, на 60 К. Метод персчета для других условий описан в стандарте DIN 4703, часть 3.

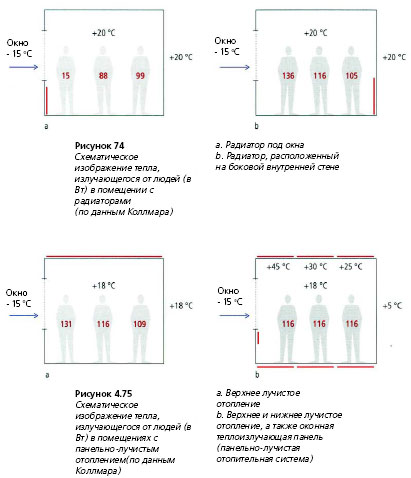

Выделяемая людьми тепловая энергия изменяется в зависимости от расположения радиатора и типа использующейся отопительной системы. С помощью рис. 74 поясняется, как выделяемое человеком тепло меняется в зависимости от типа используемых в помещении отопительных приборов, а такж их размещения и положения в этом помещении самого человека. Если радиатор расположен на внутренней стене, а человек находится около окна на наружной стене, то наружная теплоотдача всегда будет вызывать чувство дискомфорта ("радиационная тяга").



Более того, нисходящий поток холодного воздуха на поверхности окна приводит к усилению эффекта тяги. И наоборот, если радиаторы расположены под окном, то излучаемое ими тепло компенсирует охлаждение помещения за счет наружной стены и поверхности окна. Соотношение количества тепла, излучающегося в отапливаемое помещение и из него, зависит от расстояния от отопительных приборов до окна. Излучаемая тепловая энергия также может превышать необходимый уровень, что приводит к возникновению дискомфорта, который заставляет людей отодвигаться от радиатора.

В обоих случаях происходит асимметричная тепловая нагрузка на тело человека, что может привести к негативным последствиям. Различие в 20-30 Вт/м2 является уже ощутимым, а неравномерное охлаждение тела, например головы, более чем на 40 Вт/м2вызывает чувство дискомфорта.

Дополнительные нагрузки могут являться результатом чрезмерного теплового излучения, пример которого показан на рис. 75. Если более половины тела человека подвергается воздействию теплового излучения, составляющего более 300 Вт/м2 (например, на фабриках-кухнях), то необходимо использовать специальные средства защиты тела человека от теплового излучения. Тепловая нагрузка на человека, создаваемая олнечным излучением, проникающим в помещение через окна, может достигать 350-450 Вт/м2. Поэтому для защиты от тепловых перегрузок используются или элементы затенения, или, как в приведенном выше примере, специальные средства защиты.

Подогрев пола может вызывать подобный нежелательный эффект, если температура поверхности пола в помещении, в котором постоянно присутствуют люди, понимается выше 27 oС. Температура в расположенных вдоль стен помещения зонах, где люди практически не находятся, может быть увеличена до 35 oС, что позволяет частично облегчить условия работы в области пребывания людей. С другой стороны, температура пола не должна опускаться ниже 17-18 oС, поскольку скопление чувствительных к температуре нервных окончаний, которые заставляют людей испытывать чувство дискомфорта, находятся именно в области лодыжки.

В случае использования систем верхнего лучистого отопления, излучение тепла в область головы человека в помещении с температурой воздуха 20 oС не должно превышать 12 Вт/м2. Важно помнить о том, что высота помещения и температура потолка связаны между собой пропорцонально (например, чем ниже высота помещения, тем ниже температура потолка).

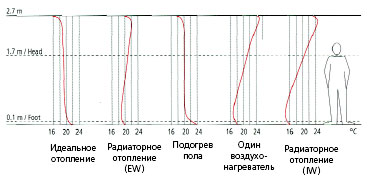

На рис. 76 приведены графики распределения температуры по высоте в помещениях при постоянном пребывании людей для различных типов отопительных приборов. Для сравнения приведен график распределения тепла для так называемого "идеального отопления".
