Конструкции стен

4.1. Стены могут быть несущими, самонесущими или навесными. Общим для них является наличие слоя минерало или стекловатной изоляции с наружной стороны и защитно-декоративного слоя из профилированного листа, например, стального, обеспечивающего вентиляцию и, т.о., сушку теплоизоляционного слоя.
В общем случае эти решения могут применяться в новом строительстве и при реконструкции зданий с повышением уровня теплозащиты.

А. Стены из профилированного стального листа.

А1. В работе приведены в качестве примеров два наиболее распространенные решения:

• безригельные стены из корытного внутреннего профиля, образующего гладкую поверхность со стороны помещения, и вертикально расположенного наружного профиля;
• стены из стандартного профнастила послойной сварки или из предварительно собираемых трехслойных металлических панелей. Необходимые схемы, рабочие чертежи деталей панелей и стен приведены в сериях 1.432.2-30.93 и 1.432.2-32.93.

А2. Узлы примыкания листа наружной обшивки к цоколю и карнизу (парапету) обеспечивают вентиляцию гофров и, таким образом, предохранение теплоизоляции от возможного увлажнения.

А3. Толщина теплоизоляции из минерало или стекловатных плит принимается по данным табл. 2 (см. Раздел 3).

А4. Сортамент листа приведен в ГОСТ 24045-94 "Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия".
Корытные профили могут быть приняты по каталогу фирмы "Раннила Стил" ("Rannila Steel"), Финляндия, и заказаны у этой фирмы (115230, Москва, Варшавское шоссе, 46, офис 611, тел. 564-87-89, факс 564-87-97).

Б. Стены из кирпича, монолитного или сборного железобетона.

Б1. При новом строительстве толщина стен из этих материалов принимается минимальной из условия обеспечения их несущей способности. При кирпиче она может составлять 380мм, при монолитном бетоне класса В15-В20 150-250мм, а при сборных железобетонных панелях, например, серии 1.432.1-34.94 - 100мм.

Б2. Толщина теплоизоляции в этом случае принимается на основе данных табл. 2 с поправкой на долю теплозащиты, образуемую несущей частью стены и, при применении минваты другого, чем в табл. 2, сорта - поправку на учет отличия ее теплозащитных свойств.
Например, новое жилое здание в Москве со стенами из керамического пустотелого кирпича, образующего g_кл=1600кг/м³, толщиной 380мм, внутренней штукатуркой 20 мм и изоляцией из минерало или стекловатных плит g=100кг/м³ с l=0.045Вт/м ^oС.
По табл. 2 R_ТР=1,72м^{2 o}С/Вт. По формуле (4) главы СНиП II-3-79. 1,72 = 1/8,7 + 0,38/0,68 + 0,02/0,87 + 1/20 + d ћ 0,85/0,045; d = (1,72 - 0,77) ћ 0,045/0,85 = 0,051м.

Б2. Теплоизоляционный слой устраивается снаружи по холодноформированным Z- образным стальным оцинкованным или окрашенным профилям с шагом 1,2 - 1,5м.
Профили крепят к кладке или бетону пристрелочными дюбелями, например, по ТУ 14-4-1231-83.

Б3. По профилям крепят прокладки из тонкой минерало или стекловатной полосы, например, типа VHK фирмы "Партек" сечением 60х12мм (g = 50-60кг/м³).

Б4. Между обрешетками с временным креплением горячим битумом (2-3 пятна на плиту) устанавливают плиты теплоизоляции.
По ним от карниза до цоколя раскатывают полотнища "Тайвека" с нахлесткой соседних по ширине на 150-200мм, после чего на саморезах ставят защитно - декоративный слой из оцинкованного и крашенного профлиста.

Б5. Цоколь на высоту 0,9-1,2 м рекомендуется отделывать более прочным, чем стальной лист, материалом, например, кладкой из лицевого кирпича толщиной 120 мм и т.п.

В. Стены с деревянным каркасом.

В1. Стены включают верхнюю и нижнюю обвязки из бруса или пластины и стойки высотой на этаж с шагом, равным ширине плит, вставляемых между стойками, т.е. 500-600 мм в свету.

В2. Между стойками размещают плиты минеральной или стекловаты, изнутри крепят пленку пароизоляции и внутреннюю обшивку из досок или листового материала, например плит ДСП, ЦСП и т.п.
Снаружи раскатывают полотнища ветро- гидрозащиты из "Тайвека" и крепят наружную обшивку.

В3. Наружная обшивка может выполняться из деревянной рейки, асбестоцементного или цементностружечного листа. Возможно применение стального оцинкованного и окрашенного листа, располагаемого вертикально по обрешетке и обеспечивающего вентиляцию и т.о. сушку стены.

Конструкции покрытий

А. Металлические покрытия послойной сборки.

А1. Покрытие выполняется прогонным с укладкой несущего профилированного листа по прогонам, идущим с шагом 2,4-4м, или беспрогонным с применением профлиста с гофром 114мм, работающим на пролет 6м.

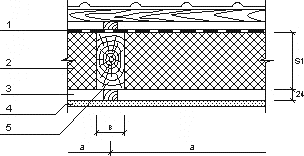

Конструкция покрытия
вариант 1

1 - ветрозащита "Тайвек", 2 -минераловатные плиты, 3 - воздушная прослойка, 4 - облицовка потолка, 5 - деревяная балка.

Таблица 4

S1, мм	в/а
	0,06	0,08	0,1	0,12	0,14	0,16	0,18	0,20
100	2,44	2,37	2,31	2,25	2,20	2,15	2,10	2,05
120	2,84	2,76	2,69	2,62	2,55	2,49	2,43	2,37
140	3,25	3,16	3,06	2,98	2,90	2,82	2,75	2,68
160	3,65	3,54	3,44	3,34	3,25	3,17	3,08	3,00
180	4,05	3,92	3,80	3,69	3,59	3,50	3,40	3,31
200	4,40	4,31	4,10	4,06	3,95	3,83	3,74	3,64
220	4,85	4,71	4,55	4,41	4,29	4,17	4,06	3,95
240	5,26	5,07	4,94	4,78	4,64	4,50	4,39	4,26

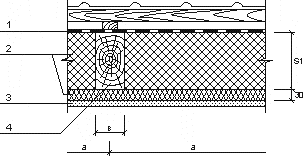

Конструкция покрытия
вариант 2

1 - ветрозащита "Тайвек", 2 - теплоизоляция, 3 - облицовка потолка, 4 - деревяная балка.

Таблица 5

S1, мм	в/а
	0,06	0,08	0,10	0,12	0,14	0,16	0,18	0,20
100	2,93	2,87	2,82	2,76	2,71	2,66	2,62	2,57
120	3,34	3,27	3,20	3,13	3,08	3,02	2,96	2,90
140	3,74	3,66	3,58	3,51	3,43	3,36	3,29	3,23
160	4,15	4,05	3,96	3,86	3,78	3,71	3,63	3,55
180	4,56	4,45	4,35	4,25	4,15	4,05	3,97	3,88
200	4,96	4,83	4,71	4,61	4,50	4,39	4,29	4,20
220	5,37	5,22	5,10	4,96	4,86	4,73	4,64	4,52
240	5,79	5,61	5,47	5,34	5,19	5,08	4,97	4,83

А2. По настилу и слою пароизоляции устанавливают дистанционные прогоны из холодноформированных Z - образных профилей и укладывают теплоизоляцию из плит или матов плотностью 50-75 кг/м³.
По теплоизоляции раскатывают рулоны пленки ветро-гидрозащиты "Тайвек" и на саморезах крепят стальной лист кровли.

А3. В другом варианте по настилу укладывают слой теплоизоляции из достаточно плотных плит и затем слой ветро-гидрозащиты из пленки "Тайвек".
Обрешетка из холодноформированных шляпных профилей укладывается поперек ската с шагом 1,8-3м и крепится шпильками или болтами через теплоизолцию к несущему настилу. По обрешетке крепятсялисты кровли.

Б. Покрытия с кровлей из штучных материалов.

Б1. В качестве кровельного материала в этих решениях применяют керамическую черепицу, волнистый асбестоцементный лист или стальной профилированный лист, в том числе в форме "металлочерепицы".

Б2. Покрытия выполняют чердачными крутоуклонными часто с устройством в чердачном пространстве мансардного этажа. Проектирование мансардных помещений ведется по указаниям главы СНиП 2.08.01-89*, изд. 1995г.

Б3. Варианты устройства теплоизоляции и ветро-гидрозащиты приведены на чертежах, при этом за основу взят типовой проект шифра 182-115-214.89 "Мансардный четырехкомнатный дом каркасной конструкции".
