Примеры конструктивных решений

Здания с деревянным каркасом и мансардой

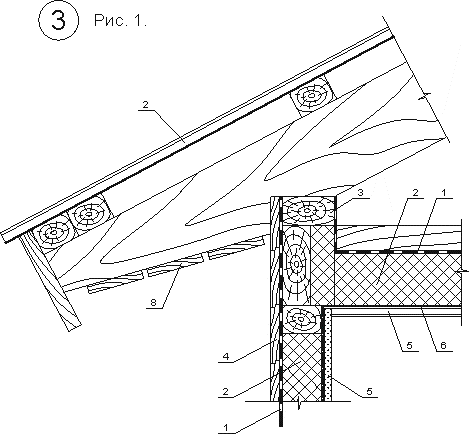

Фрагмент фасада N 6.

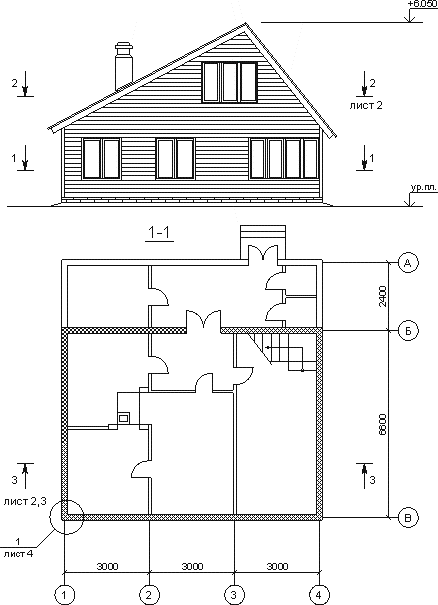

Типовой проект садового домика 182-115-214.89

Лист 1





Лист 2





Лист 3





Лист 4

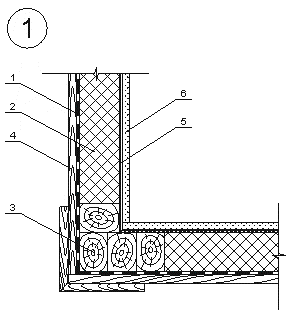

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - деревянный каркас стены
4 - наружная обшивка
5 - внутренняя обшивка
6 - пленка полиэтиленовая





Лист 5

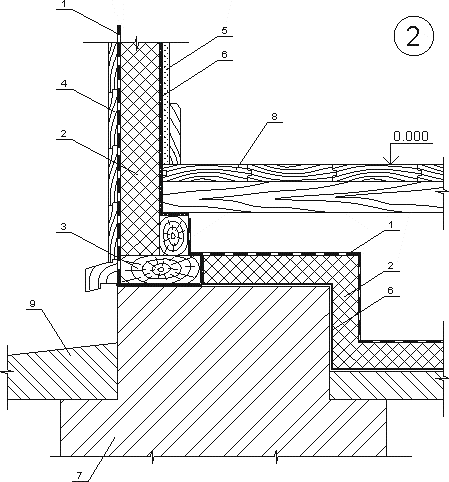

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - деревянный каркас стены
4 - наружная обшивка
5 - внутренняя обшивка
6 - пленка полиэтиленовая
7 - фундамент
8 - пол
9 - отмостка

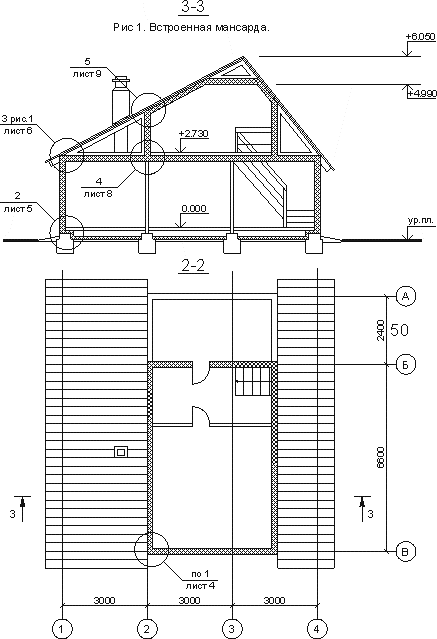

Лист 6

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - деревянный каркас стены
4 - наружная обшивка
5 - внутренняя обшивка
6 - пленка полиэтиленовая

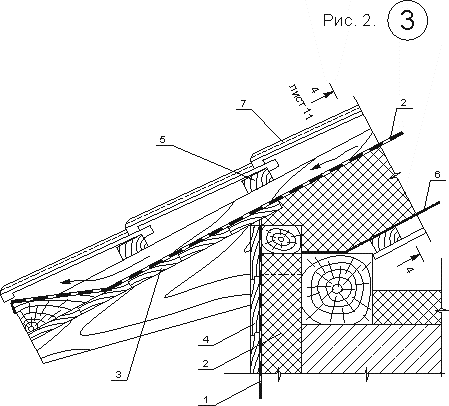

7 - кровельное покрытие
8 - обшивка досками по стропильной ноге

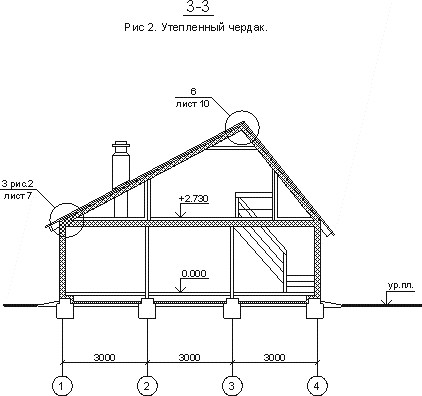

Лист 7

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - обшивка досками
4 - наружная обшивка
5 - деревянная обрешетка
6 - пленка полиэтиленовая
7 - кровельное покрытие





Лист 8

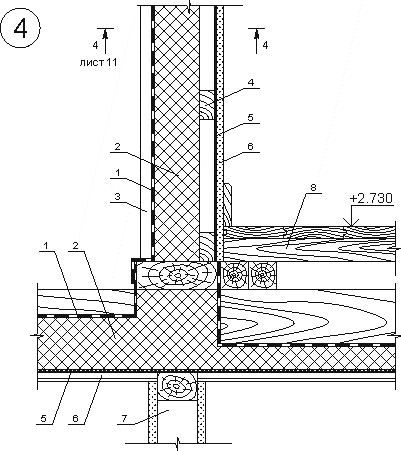

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - стропильная нога
4 - обрешетка
5 - пленка полиэтиленовая
6 - внутренняя обшивка по доскам
7 - перегородка
8 - пол мансарды





Лист 9

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - стропильная нога
4 - обрешетка
5 - пленка полиэтиленовая
6 - внутренняя обшивка по доскам
7 - кровельное покрытие

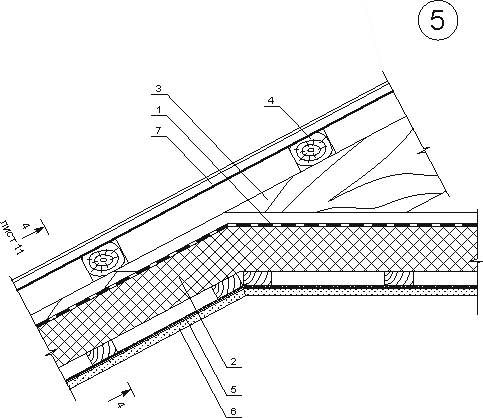

Лист 10

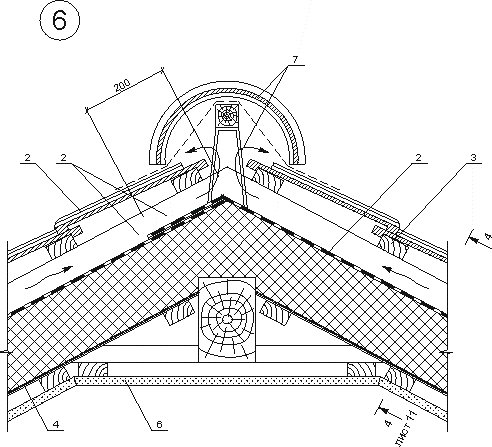

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - деревянная обрешетка
4 - пленка полиэтиленовая
5 - кровельное покрытие
6 - внутренняя обшивка по доскам
7 - крепление конькового элемента

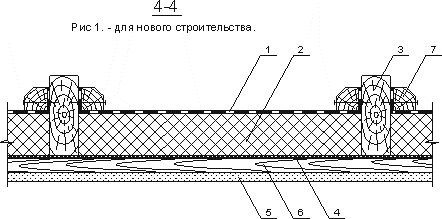

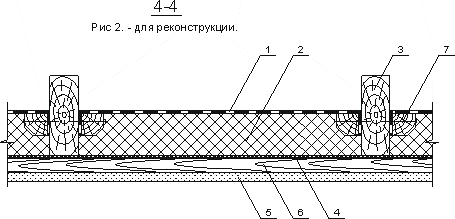

Лист 11

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - балки перекрытия или стропильные ноги
4 - пленка полиэтиленовая
5 - внутренняя обшивка
6 - деревянные доски
7 - деревянные рейки
