Примеры конструктивных решений

Металлические стены и покрытия
послойной сборки.
Новое строительство.

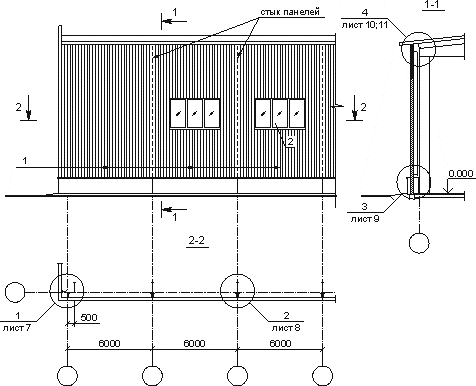

Фрагмент фасада N 1.

Вариант металлических стен из трехслойных панелей укрупительной сборки.
Продольный фасад

Лист 1

1 - панель стеновая рядовая - см. лист 4
2 - окно
3 - цоколь из кирпича

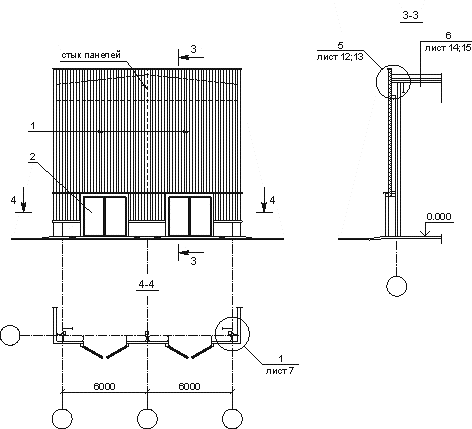

Фрагмент фасада N 2.

Вариант металлических стен из трехслойных панелей укрупительной сборки.
Торцевой фасад

Лист 2

1 - панель стеновая парапетная - по типу панелей на листе 4
2 - ворота

Фрагмент фасада N 3.

Вариант безригельной металлической стены из корытных профилей и вертикальной наружной обшивкой.

Лист 3

1 - наружная обшивка из стального профилированного листа С18-1000-06 (ГОСТ 24045-94)
2 - ветрозащита из пленки "Тайвек"
3 - стальной корытный профиль (каталог фирмы "Раннила Стил") с минераловатными плитами или матами (50-75 кг/м³
4 - окно
5 - цоколь из кирпича

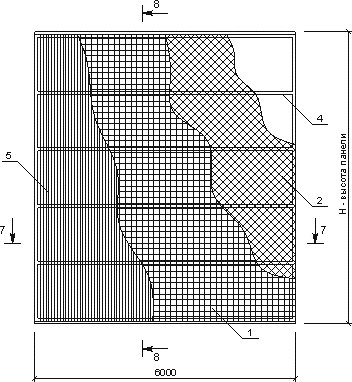

Панель стеновая рядовая по сериям 1.432.2-30.93 и -32.93

Лист 4

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель - минераловатные плиты
4 - каркас металлической панели
5 - наружная обшивка из профлиста

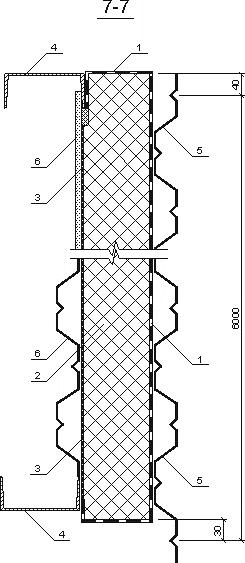

Лист 5

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель - минераловатные плиты
3 - пароизоляция
4 - каркас металлической панели
5 - наружная обшивка из профлиста
6 - внутренняя обшивка из профлиста или из плоских асбестоцементных листов

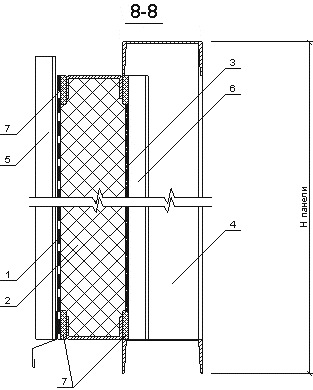

Лист 6

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель - минераловатные плиты
3 - пароизоляция
4 - каркас металлической панели
5 - наружная обшивка из профлиста
6 - внутренняя обшивка из профлиста или из плоских асбестоцементных листов
7 - прокладка из минваты, или стекловаты





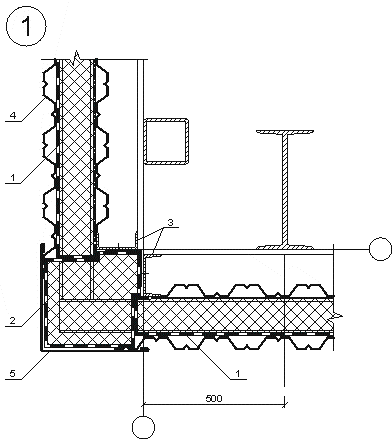

Лист 7

1 - ветровой барьер из пленки "Тайвек"
2 - минеральную или стекловату обернуть в пленку "Тайвек"
3 - каркас панели
4 - наружная и внутренняя обшивка
5 - угловой нащельник

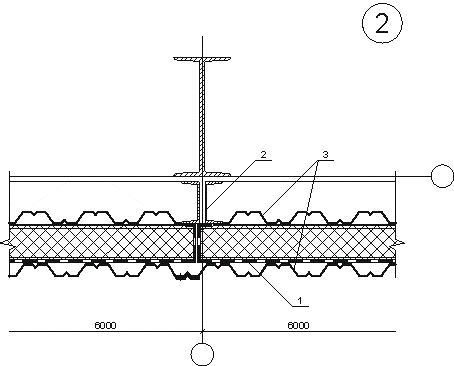

Лист 8

1 - ветровой барьер из пленки "Тайвек"
2 - каркас панели
3 - наружная и внутренняя обшивка

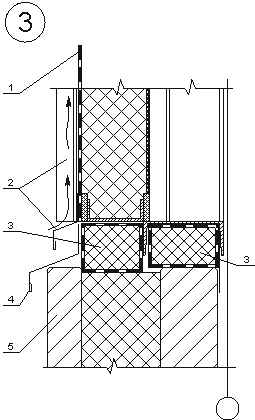

Лист 9

1 - ветровой барьер из пленки "Тайвек"
2 - наружная обшивка и слив в панели
3 - минеральную или стекловату обернуть в пленку "Тайвек"
4 - слив
5 - цокольная панель

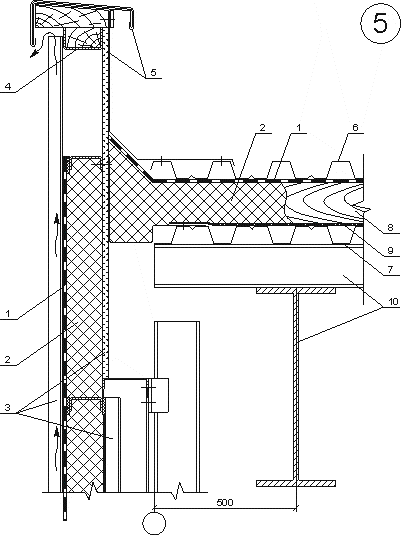

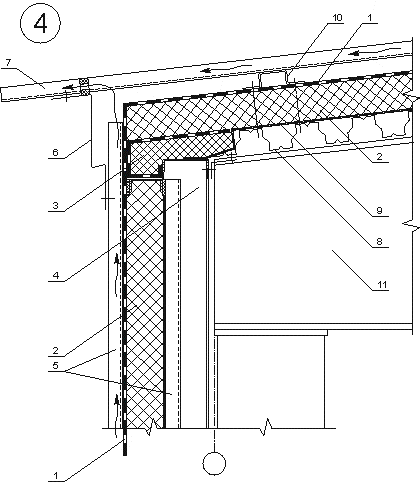

Лист 10

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - минеральную или стекловату обернуть в пленку "Тайвек"
4 - каркас металлической панели
5 - наружная и внутренняя обшивка панели
6 - нащельник - гребенка с отверстиями d=15 мм в каждой волне
7 - верхний лист покрытия
8 - нижний лист покрытия по прогонам
9 - парозащита
10 - прогоны по балкам
11 - дистанционный прогон

Металлическая кровля без прогонов

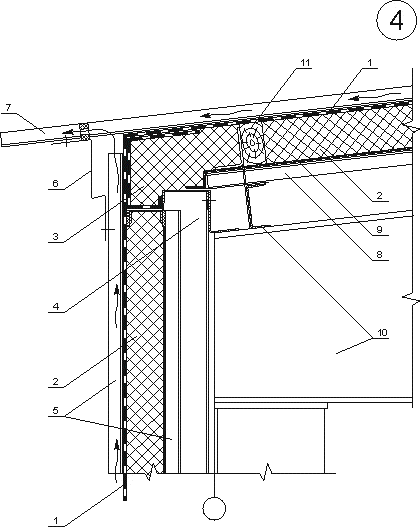

Лист 11

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - минеральную или стекловату обернуть в пленку "Тайвек"
4 - каркас металлической панели
5 - наружная и внутренняя обшивка панели
6 - нащельник - гребенка с отверстиями d=15 мм в каждой волне
7 - верхний лист покрытия
8 - нижний лист покрытия по балкам
9 - парозащита
10 - дистанционный прогон
11 - балка

Металлическая кровля с прогонами

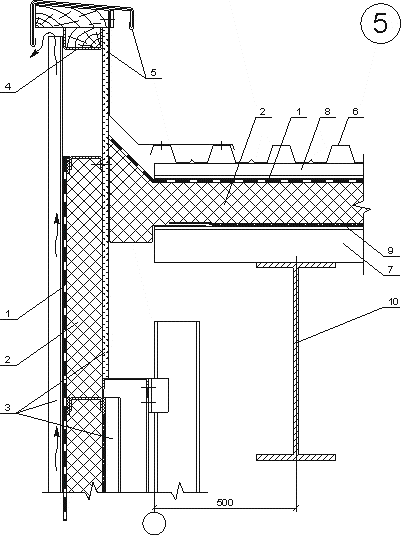

Лист 12

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - наружная и внутренняя обшивка панели
4 - каркас металлической панели
5 - фартук
6 - верхний лист покрытия
7 - нижний лист покрытия по прогонам
8 - дистанционный прогон
9 - парозащита
10 - прогоны по балкам

Металлическая кровля без прогонов

Лист 13

1 - ветровой барьер из пленки "Тайвек"
2 - утеплитель
3 - наружная и внутренняя обшивка панели
4 - каркас металлической панели
5 - фартук
6 - верхний лист покрытия
7 - нижний лист покрытия по балкам
8 - дистанционный прогон
9 - парозащита
10 - балка

Металлическая кровля с прогонами

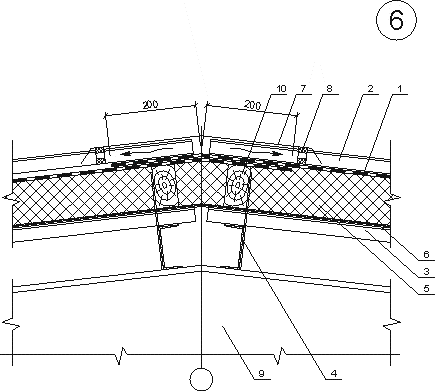

Лист 14

1 - ветровой барьер из пленки "Тайвек"
2 - верхний кровельный лист
3 - нихний кровельный лист по прогонам
4 - прогон по балкам
5 - утеплитель
6 - парозащита
7 - фартук коньковый с гребенкой
8 - гребенка из эластичного пенопласта с отв. d = 15 мм в каждой волне
9 - балка
10 - дистанционный прогон

Металлическая кровля без прогонов

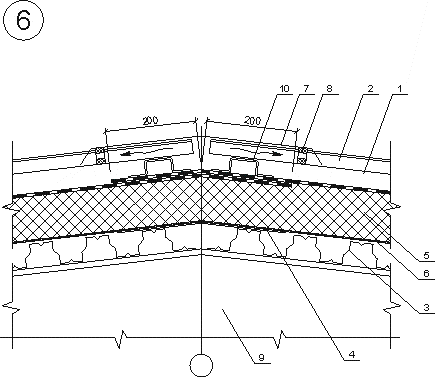

Лист 15

1 - ветровой барьер из пленки "Тайвек"
2 - верхний кровельный лист
3 - нижний кровельный лист по балкам
4 - нащельник
5 - утеплитель
6 - парозащита
7 - фартук коньковый с гребенкой
8 - гребенка из эластичного пенопласта с отв. d = 15 мм в каждой волне
9 - балка





Лист 16

1 - ветровой барьер из пленки "Тайвек"
2 - металлический корытный профиль
3 - утеплитель панели
4 - прокладки из минваты или стекловаты
5 - наружная обшивка

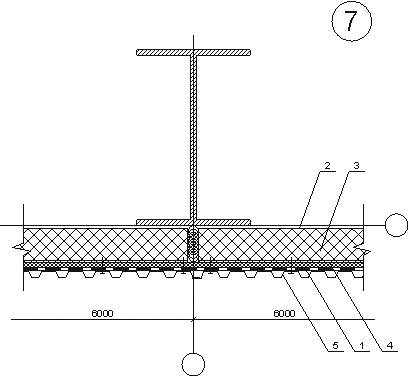

Лист 17

1 - ветровой барьер из пленки "Тайвек"
2 - металлический корытный профиль
3 - утеплитель панели
4 - прокладки из минваты или стекловаты
5 - наружная обшивка
6 - нащельник
7 - утеплитель обернуть в пленку "Тайвек"

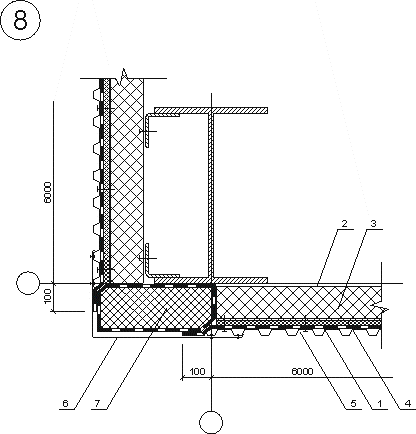

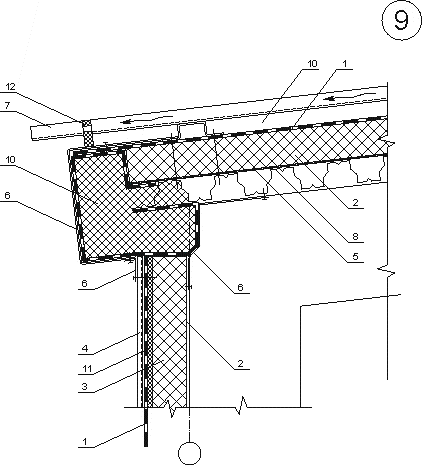

Лист 18

1 - ветровой барьер из пленки "Тайвек"
2 - металлический корытный профиль
3 - утеплитель
4 - наружная обшивка из профлиста
5 - парозащита
6 - нащельник
7 - верхний кровельный лист
8 - нижний кровельный лист
9 - дистанционный прогон
10 - утеплитель обернуть в пленку "Тайвек"
11 - прокладки из минваты или стекловаты
12 - гребенка из пенопласта с отверстиями d = 15 мм в каждой волне
