Ветрозащита из материала Tyvek в многослойных стенах и покрытиях с теплоизоляцией из минерало- и стекловатных плит и матов (Материалы для проектирования и рабочие чертежи узлов)
Содержание
Сертификат соответствия
1. Область применения
2. Ветро- и гидрозащита
3. Нормы теплозащиты и данные по толщине теплоизоляции
4. Конструкции стен
5. Конструкции покрытий
6. Примеры конструктивных решений
Металлические стены и покрытия послойной сборки. Новое строительство.
Несущие и самонесущие стены. Новое строительство и реконструкция.
Здания с деревянным каркасом и мансардой
Сертификат Центра пожарной безопасности
Гигиеническое заключение на продукцию, товар
Примеры конструктивных решений
Несущие и самонесущие стены послойной сборки.
Новое строительство и реконструкция.

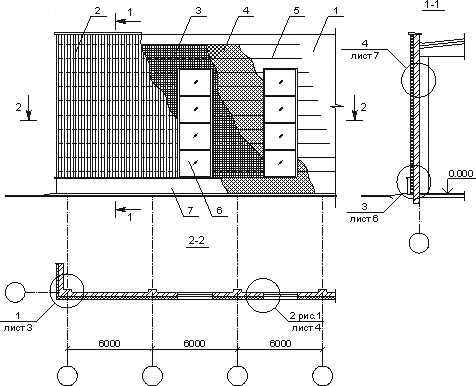

Фрагмент фасада N 4.
Несущие стены из кирпича или монолитного железобетона
Лист 1
1 - стена из кирпича или монолитного железобетона
2 - наружная обшивка
3 - ветровой барьер из пленки "Тайвек"
4 - утеплитель
5 - ригели обрешетки
6 - окно
7 - цоколь из кирпича

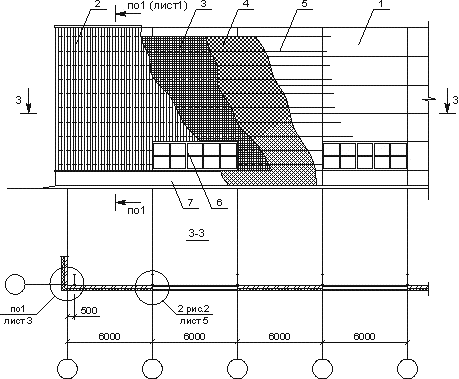

Фрагмент фасада N 5.
Самонесущие стены из сборных железобетонных панелей каркасного здания
Лист 2
1 - стена из сборных ж.б. панелей
2 - наружная обшивка
3 - ветровой барьер из пленки "Тайвек"
4 - утеплитель
5 - ригели обрешетки
6 - окно
7 - цоколь из кирпича

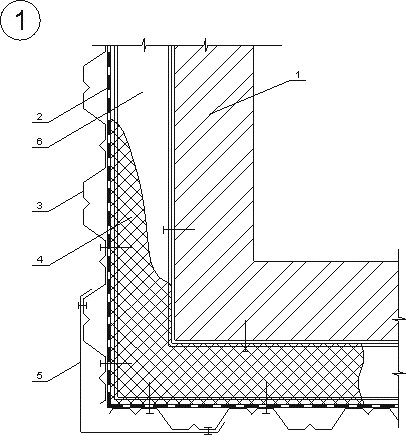

Лист 3
1 - стена
2 - ветровой барьер из пленки "Тайвек"
3 - наружная обшивка из профлиста
4 - теплоизоляция
5 - нащельник
6 - ригели обрешетки

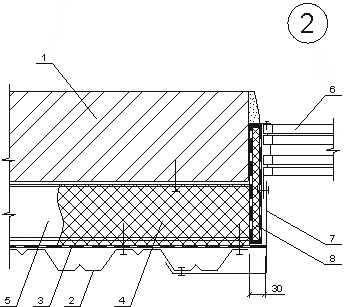

Лист 4
1 - стена из кирпича или монолитного железобетона
2 - наружная обшивка из профлиста
3 - ветровой барьер из пленки "Тайвек"
4 - теплоизоляция
5 - ригели обрешетки
6 - окно
7 - нащельник
8 - минвату или стекловату обернуть в пленку "Тайвек"

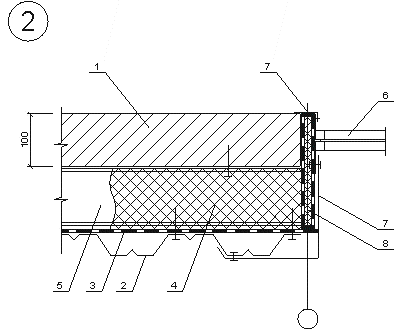

Лист 5
1 - стена из кирпича или монолитного железобетона
2 - наружная обшивка из профлиста
3 - ветровой барьер из пленки "Тайвек"
4 - теплоизоляция
5 - ригели обрешетки
6 - окно
7 - нащельник
8 - минвату или стекловату обернуть в пленку "Тайвек"

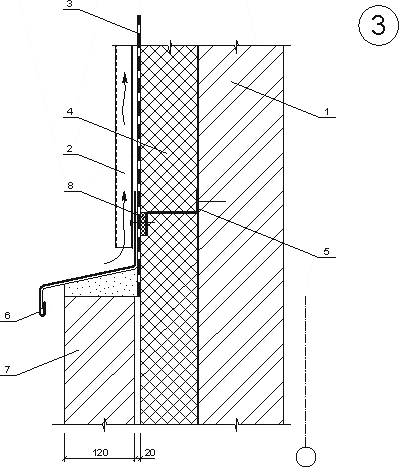

Лист 6
1 - стена
2 - наружная обшивка из профлиста
3 - ветровой барьер из пленки "Тайвек"
4 - теплоизоляция
5 - ригели обрешетки
6 - слив
7 - цоколь из кирпича
8 - прокладки из минваты или стекловаты

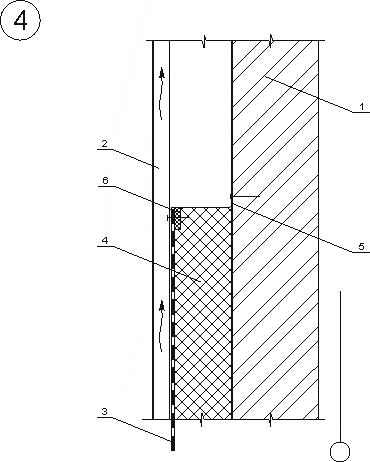

Лист 7
1 - стена
2 - наружная обшивка из профлиста
3 - ветровой барьер из пленки "Тайвек"
4 - теплоизоляция
5 - ригели обрешетки
6 - слив
7 - цоколь из кирпича
8 - прокладки из минваты или стекловаты
